日期 : 2022-04-16
地區 :
行業 : 數控機床
型號 : EA180E
一、方案概述
數控加工中心是由機械設備與數控機床組成的,適用于加工復雜零件的高效率自動化機床。它把銑削、鏜削、鉆削、攻螺紋和切削螺紋等功能集中在一臺設備上，使其具有多種加工工藝手段。機床制造是裝備制造的一個重要組成部分,而裝備制造業是我國進行經濟建設的基礎。因此,近幾年我國加大了對機床制造的政策扶植力度。正弦電氣配合CNC數控系統，采用采用EA180E系列Ethercat總線控制方案，高達100M的通訊速率，同步周期短，配線簡易，運行安靜平穩、響應迅速、定位精準。
二、設備介紹
四軸鉆攻銑復合加工中心，由主軸（主軸電機）、X軸，Y軸，Z軸及工件旋轉軸組成，一臺取代三臺加工中心的加工效率，加工過程中省掉了換刀時間。適合中、大批量銅、鋅合金、鋁合金、不銹鋼、鋼件加工，一次裝夾，完成鉆孔、攻、銑工藝，可重型切削。
三、方案構成
由控制器、伺服系統，氣動系統、感應器等組成:
控制器：包含HMI和CNC系統，是整套設備的核心，主要負責數據運算與處理、各狀態的顯示，參數的設定；
伺服系統：整個方案的重要組成部分。負責執行CNC的指令，快速精準的完成相應的動作，對響應性和穩定性能要求較高。
氣動系統：工件的夾緊定位，抱閘。
感應器：原點位置，限位等

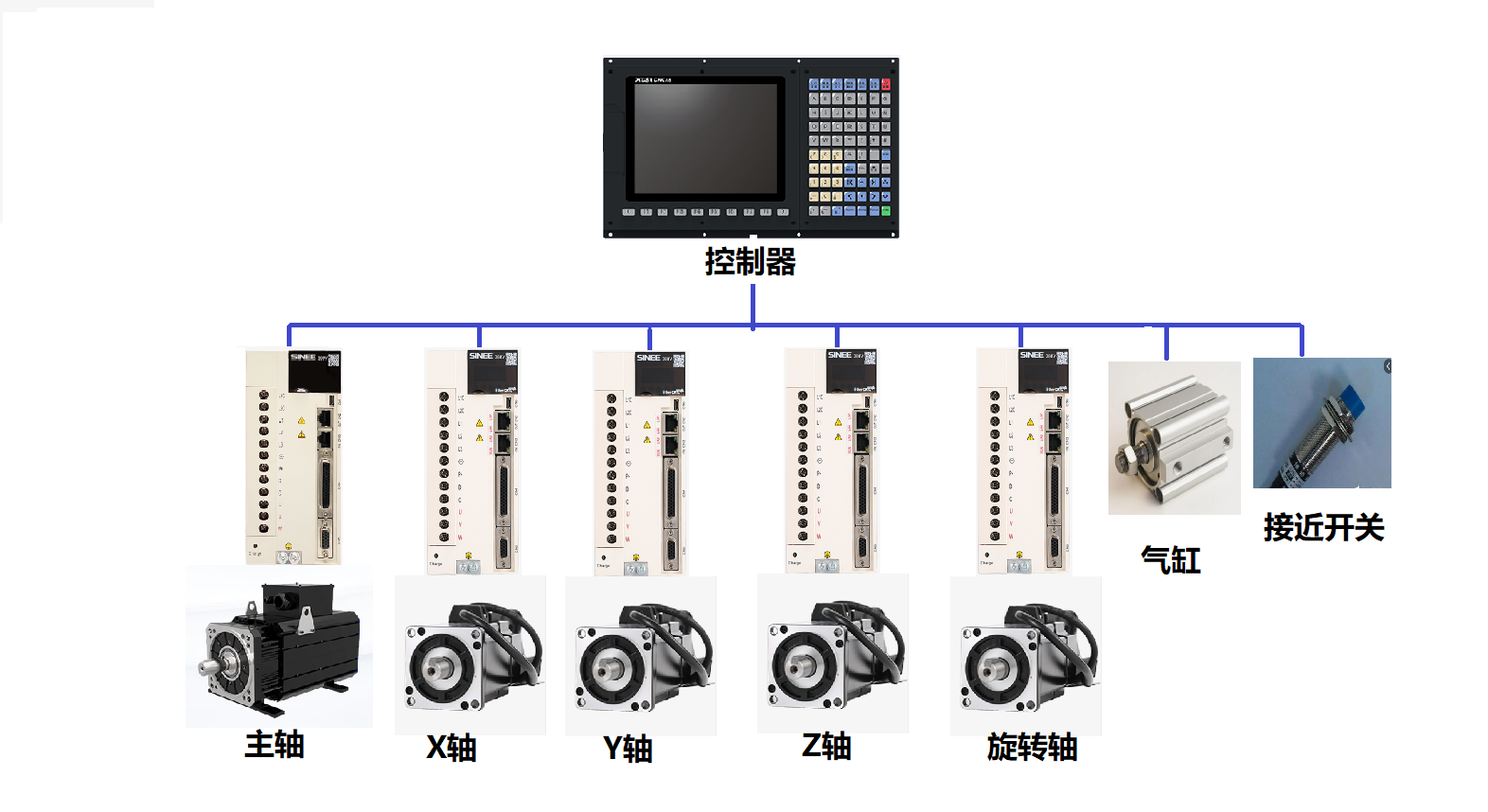

附拓撲圖
四、方案優勢
? Ethercat總線通訊，通訊速率高，同步周期短，配線簡單，無干擾；
? 參數設置簡單，只需設置幾個參數；
? 伺服增益調試容易上手，只需設置剛性和慣量，便可適應不同負載和工況；
? 精度高：重復定位精度為0.008mm
